- Portare al massimo le prestazioni ?

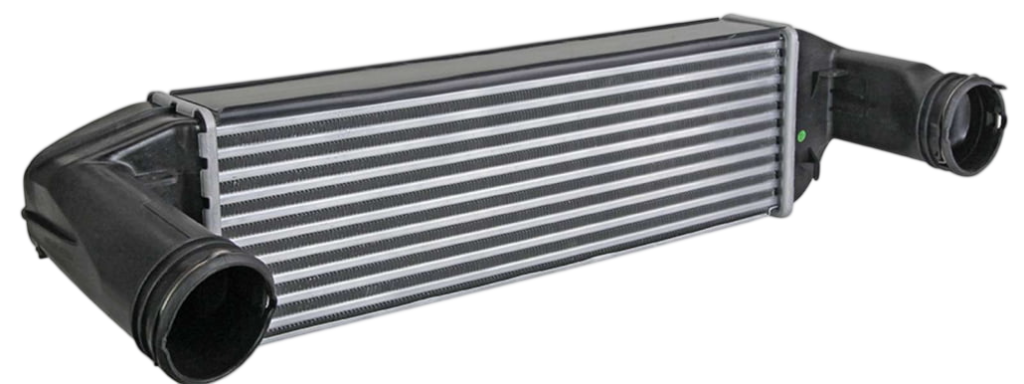

A cosa serve un intercooler
L’intercooler è un componente fondamentale nei motori sovralimentati, sia diesel che benzina, e svolge un ruolo chiave nell’ottimizzazione delle prestazioni, dell’efficienza e dell’affidabilità del sistema
La sua funzione principale è quella di raffreddare l’aria compressa proveniente dal turbocompressore (o compressore volumetrico) prima che entri nel motore.
Quando un turbocompressore comprime l’aria aspirata, ne aumenta la pressione ma anche la temperatura. Questo avviene per una legge fisica ben precisa: durante la compressione, l’aria si riscalda. L’aria più calda significa aria meno densa, quindi con una quantità inferiore di ossigeno a parità di volume. Questo rappresenta un limite per la combustione, perché meno ossigeno disponibile equivale a una minore efficienza del processo e a prestazioni inferiori.
Al momento giusto ....
L’intercooler interviene proprio in questa fase. Si tratta di uno scambiatore di calore posizionato tra il compressore e il collettore di aspirazione. L’aria compressa attraversa una serie di canali interni mentre, all’esterno, viene raffreddata da un flusso d’aria ambiente (intercooler aria-aria) oppure da un circuito di liquido refrigerante (intercooler aria-acqua). Durante questo passaggio, la temperatura dell’aria diminuisce sensibilmente.
Riducendo la temperatura, aumenta la densità dell’aria: questo significa che, a parità di pressione, entra nel motore una quantità maggiore di ossigeno. Il risultato è una combustione più efficiente, che permette di ottenere più potenza e una migliore resa del carburante. Inoltre, temperature più basse riducono il rischio di detonazione nei motori benzina e contribuiscono a contenere le sollecitazioni termiche nei motori diesel.
Un altro aspetto importante riguarda la stabilità delle prestazioni. Senza intercooler, l’aumento della temperatura dell’aria compressa porterebbe a una perdita di rendimento soprattutto in condizioni gravose, come alte temperature esterne o utilizzo prolungato sotto carico. L’intercooler permette invece di mantenere prestazioni più costanti, migliorando anche l’affidabilità del motore nel lungo periodo.
Dal punto di vista progettuale, l’efficienza di un intercooler dipende da diversi fattori: superficie di scambio termico, qualità dei materiali, flusso d’aria disponibile e perdite di carico interne. Un intercooler più grande o più efficiente raffredda meglio l’aria, ma può introdurre una maggiore resistenza al passaggio, con possibili effetti sulla risposta del turbo. Per questo motivo, il dimensionamento deve essere bilanciato in base all’applicazione.
In sintesi, l’intercooler non è semplicemente un accessorio, ma un elemento essenziale nei sistemi di sovralimentazione. Migliora la densità dell’aria aspirata, ottimizza la combustione, aumenta le prestazioni e contribuisce a preservare l’integrità del motore, rendendolo più efficiente e affidabile in tutte le condizioni di utilizzo.
- I vantaggi

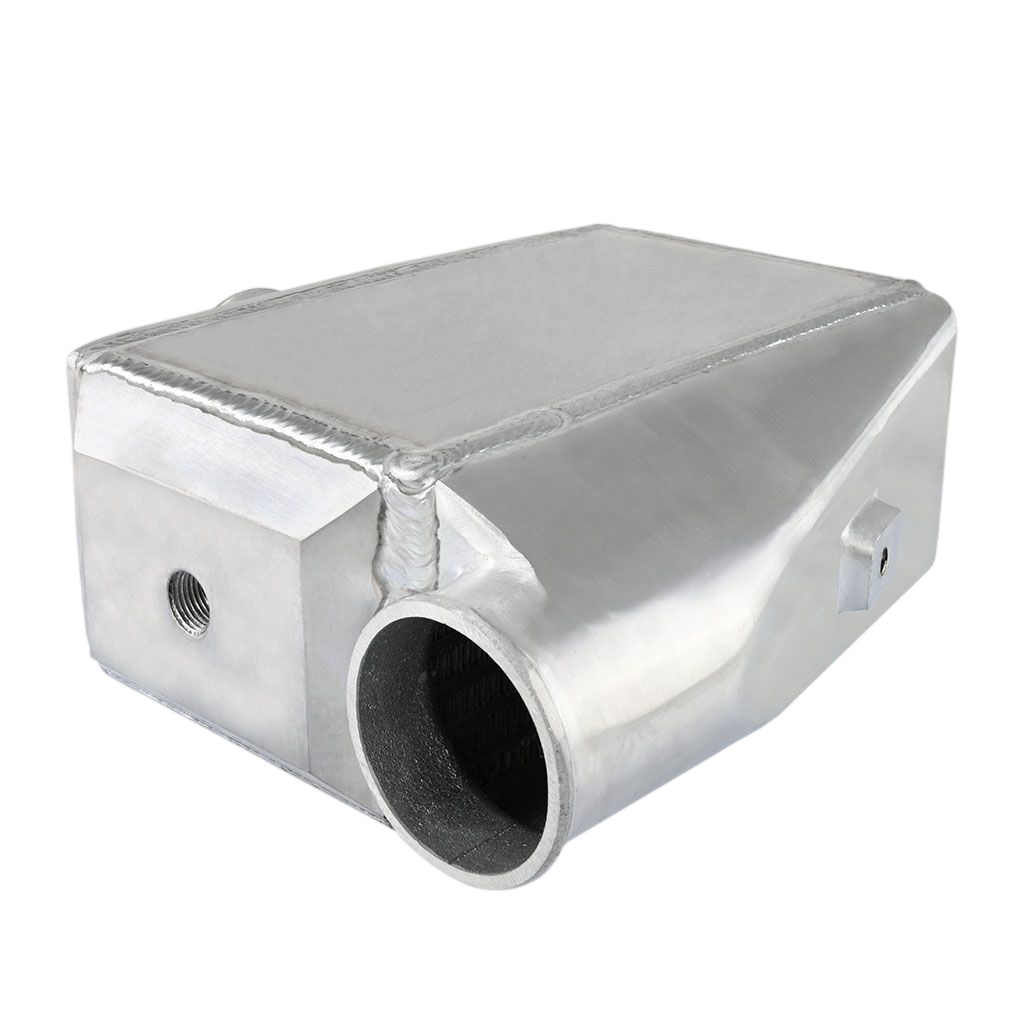

Gli intercooler aria-acqua
Gli intercooler aria-acqua rappresentano una soluzione evoluta rispetto ai tradizionali sistemi aria-aria, soprattutto in applicazioni dove si richiede elevata efficienza di raffreddamento, compattezza e controllo termico più preciso. Il principio di funzionamento resta quello dello scambio termico, ma in questo caso il calore dell’aria compressa viene trasferito a un fluido refrigerante (generalmente una miscela di acqua e glicole), anziché direttamente all’aria ambiente.
✅Dal punto di vista dell’installazione, gli intercooler aria-acqua offrono maggiore flessibilità. Possono essere posizionati più vicino al motore, riducendo la lunghezza delle tubazioni tra compressore e collettore di aspirazione. Questo comporta una riduzione del volume d’aria da pressurizzare e, di conseguenza, una risposta più rapida del sistema turbo, migliorando la prontezza del motore.
Raffreddamento
Uno dei principali vantaggi degli intercooler aria-acqua è l’elevata capacità di raffreddamento. Il liquido refrigerante ha una capacità termica superiore rispetto all’aria, il che significa che può assorbire più calore in meno tempo. Questo consente di ridurre rapidamente la temperatura dell’aria compressa anche in condizioni critiche, come carichi elevati o utilizzo prolungato del motore. Di conseguenza, si ottiene una maggiore densità dell’aria in aspirazione e quindi migliori prestazioni.
Stabilità
Un altro aspetto rilevante è la stabilità termica. Nei sistemi aria-aria, l’efficienza dipende fortemente dalla temperatura esterna e dal flusso d’aria disponibile. In condizioni di traffico o a basse velocità, le prestazioni possono calare sensibilmente. Al contrario, un sistema aria-acqua mantiene una maggiore costanza, grazie alla presenza di un circuito chiuso con pompa, radiatore e, in alcuni casi, anche serbatoi di accumulo termico. Questo permette una gestione più uniforme della temperatura indipendentemente dalle condizioni esterne.
Compattezzza
La compattezza del sistema rappresenta un vantaggio importante nelle applicazioni moderne, dove lo spazio nel vano motore è sempre più limitato. La possibilità di separare lo scambiatore principale dal radiatore del liquido consente soluzioni progettuali più efficienti. Di contro, il sistema aria-acqua è più complesso: richiede una pompa elettrica, un circuito dedicato, sensori e una gestione più articolata. Tuttavia, nei contesti ad alte prestazioni o dove è richiesta massima efficienza, i benefici superano ampiamente queste complessità, rendendolo una scelta tecnica superiore rispetto alle soluzioni tradizionali.
I vantaggi di montare un intercooler maggiorato
L’installazione di un intercooler maggiorato è uno degli interventi più efficaci nei motori sovralimentati quando si vuole migliorare l’efficienza del sistema e supportare incrementi di potenza, soprattutto in presenza di elaborazioni come aumento della pressione turbo o rimappatura della centralina o utilizzo di un turbo maggiorato.
Il vantaggio principale di un intercooler maggiorato è la maggiore capacità di raffreddamento dell’aria compressa. Grazie a una superficie di scambio termico più ampia e a un volume interno superiore, questo tipo di intercooler è in grado di dissipare una quantità di calore significativamente maggiore rispetto a quello di serie. Il risultato è una riduzione più marcata della temperatura dell’aria in ingresso al motore, con conseguente aumento della densità dell’ossigeno disponibile per la combustione.
Un’aria più densa permette di migliorare l’efficienza della combustione, aumentando la potenza erogata e rendendo il motore più reattivo. Questo beneficio è particolarmente evidente nei motori elaborati, dove la maggiore pressione di sovralimentazione genera temperature più elevate che un intercooler standard potrebbe non riuscire a gestire adeguatamente.
Un altro vantaggio importante è la maggiore stabilità delle prestazioni nel tempo. Con un intercooler di serie, durante utilizzi prolungati o condizioni ambientali critiche (alte temperature esterne), si può verificare il fenomeno del “heat soak”, ovvero l’accumulo di calore che riduce progressivamente l’efficienza del raffreddamento. Un intercooler maggiorato, invece, riesce a mantenere temperature più basse e costanti, garantendo prestazioni più uniformi anche sotto stress.
Un altro aspetto importante riguarda la stabilità delle prestazioni. Senza intercooler, l’aumento della temperatura dell’aria compressa porterebbe a una perdita di rendimento soprattutto in condizioni gravose, come alte temperature esterne o utilizzo prolungato sotto carico. L’intercooler permette invece di mantenere prestazioni più costanti, migliorando anche l’affidabilità del motore nel lungo periodo.
Dal punto di vista progettuale, l’efficienza di un intercooler dipende da diversi fattori: superficie di scambio termico, qualità dei materiali, flusso d’aria disponibile e perdite di carico interne. Un intercooler più grande o più efficiente raffredda meglio l’aria, ma può introdurre una maggiore resistenza al passaggio, con possibili effetti sulla risposta del turbo. Per questo motivo, il dimensionamento deve essere bilanciato in base all’applicazione.
- componenti fondamentali

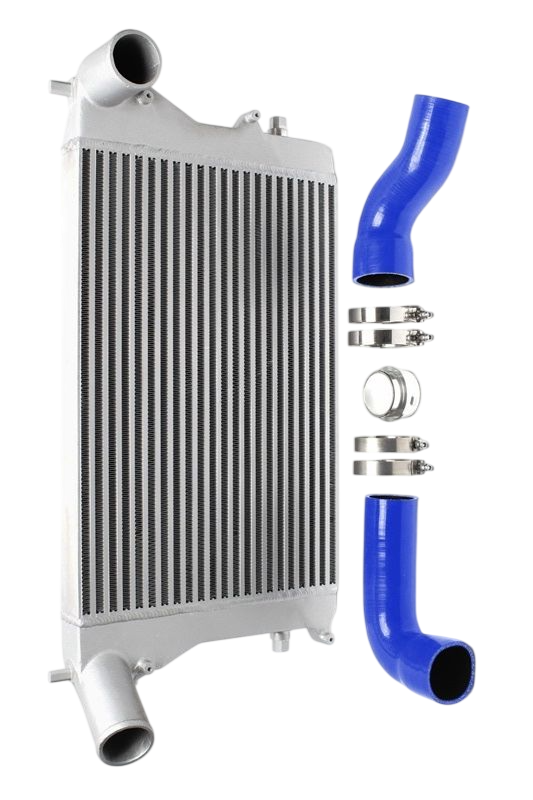

I manicotti di ingresso e uscita dell’intercooler
I manicotti di ingresso e uscita dell’intercooler sono componenti fondamentali nel sistema di sovralimentazione, perché collegano turbocompressore, intercooler e collettore di aspirazione garantendo il corretto passaggio dell’aria compressa. Anche se spesso sottovalutati, influiscono direttamente su efficienza, affidabilità e risposta del motore.
In gomma
I manicotti in gomma sono la soluzione più diffusa nelle configurazioni di serie. Offrono una buona flessibilità, costi contenuti e facilità di installazione. Sono progettati per resistere a pressioni e temperature standard, ma con il tempo possono deteriorarsi: crepe, indurimento e deformazioni possono causare perdite di pressione, riducendo le prestazioni del sistema turbo. In presenza di elaborazioni o pressioni elevate, possono risultare un punto critico.
in silicone
I manicotti in silicone sono un’evoluzione rispetto alla gomma. Sono realizzati con materiali multistrato rinforzati, in grado di resistere a temperature più elevate e a pressioni superiori. Il silicone mantiene la propria elasticità nel tempo, riducendo il rischio di rotture o deformazioni. Per questo motivo è spesso utilizzato in applicazioni sportive o motori elaborati. Offre una migliore tenuta, contribuendo a mantenere costante la pressione di sovralimentazione.
in metallo
Le tubazioni rigide in metallo (alluminio o acciaio) vengono impiegate soprattutto in configurazioni ad alte prestazioni. Offrono il massimo in termini di resistenza strutturale e stabilità, eliminando il rischio di espansione sotto pressione. Questo permette di mantenere un flusso d’aria più stabile e ridurre le perdite di carico. Richiedono comunque accoppiamenti con giunti flessibili (spesso in silicone) per compensare vibrazioni e movimenti del motore.
✅ La scelta tra gomma, silicone e metallo dipende dall’utilizzo del veicolo. In un contesto standard, la gomma può essere sufficiente, mentre per applicazioni più spinte il silicone o soluzioni ibride con tubazioni metalliche garantiscono maggiore affidabilità e prestazioni più costanti nel tempo.
Pressione di sovralimentazione
- relazione con coppia/potenza
La pressione di sovralimentazione ￨ uno dei parametri fondamentali nei motori turbocompressi, perch￩ influenza direttamente la quantit￠ di aria immessa nei cilindri e, di conseguenza, la coppia e la potenza erogata. In termini semplici, pi aria (e quindi ossigeno) viene compressa e introdotta nel motore, maggiore sar￠ la quantit￠ di carburante che pu essere bruciata in modo efficiente, generando pi energia.
La coppia motrice (espressa in Nm) è il primo effetto diretto dell’aumento della pressione di sovralimentazione. Quando il turbo aumenta la pressione dell’aria in aspirazione, la densità della carica nel cilindro cresce. Questo consente una combustione più energica già ai medi regimi, dove la coppia si manifesta in modo più evidente. Per questo motivo, nei motori turbodiesel, anche piccole variazioni di pressione possono tradursi in un incremento significativo della spinta percepita.
La potenza, invece, è il risultato della coppia in relazione al regime di rotazione del motore. A parità di coppia, un motore che gira più velocemente sviluppa più potenza. L’aumento della pressione di sovralimentazione permette quindi non solo di incrementare la coppia, ma anche di mantenere valori elevati su un range più ampio di giri, contribuendo a una crescita complessiva della potenza massima.
La relazione tra pressione, coppia e potenza non è lineare all’infinito. Un incremento eccessivo della pressione può portare a problemi di affidabilità, aumento delle temperature di combustione, stress meccanico su pistoni, bielle e turbocompressore, oltre a possibili fenomeni di detonazione nei motori benzina. Per questo motivo, la gestione della pressione viene controllata con precisione tramite centralina, waste-gate o sistemi a geometria variabile. La pressione di sovralimentazione è il fattore chiave che determina il riempimento del cilindro e quindi la capacità del motore di generare coppia e potenza. Un suo corretto bilanciamento permette di ottenere prestazioni elevate mantenendo affidabilità e stabilità del sistema.
L'elaborazione dei turbocompressori
L’elaborazione dei turbocompressori consiste in una serie di interventi tecnici finalizzati a migliorare l’efficienza, la portata e la risposta del sistema di sovralimentazione rispetto alla configurazione originale. Questo tipo di lavorazione viene eseguito per aumentare le prestazioni del motore, ma anche per adattare il turbo a nuove condizioni operative, come rimappature della centralina o incrementi della pressione di sovralimentazione.
Uno degli interventi più comuni è la modifica della girante compressore e turbina. Attraverso lavorazioni di precisione si possono alleggerire le masse rotanti, migliorare il bilanciamento e ottimizzare la forma delle pale per aumentare il flusso d’aria e ridurre le inerzie. Questo si traduce in una risposta più rapida del turbo e in una riduzione del turbo lag.
Un altro aspetto importante riguarda la revisione del gruppo centrale (CHRA - Center Housing Rotating Assembly), dove vengono sostituiti cuscinetti, bronzine e componenti soggetti a usura. In alcuni casi si utilizzano cuscinetti a sfere o soluzioni a basso attrito per migliorare la velocità di rotazione e la resistenza alle alte temperature.
L’elaborazione può includere anche la modifica della geometria interna nei turbocompressori a geometria variabile, ottimizzando il movimento delle palette per migliorare la gestione della pressione ai diversi regimi. Nei turbo con waste-gate, invece, si può intervenire sulla taratura dell’attuatore per ottenere un controllo più preciso del boost.
✅ Un elemento fondamentale è il bilanciamento dinamico dell’albero turbina-compressore. Essendo componenti che ruotano a decine di migliaia di giri al minuto, anche il minimo squilibrio può causare vibrazioni, usura precoce o rotture. Per questo motivo, ogni elaborazione deve essere seguita da una equilibratura professionale. L’elaborazione dei turbocompressori non consiste in semplici modifiche estetiche, ma in interventi tecnici mirati a migliorare efficienza, affidabilità e prestazioni complessive del sistema di sovralimentazione, mantenendo un equilibrio tra potenza e durata del componente.
- accoppiata vincente
Elaborazione di turbo ed intercooler
L’elaborazione contestuale del sistema turbocompressore, intercooler e condotti di aspirazione rappresenta un approccio tecnico integrato che mira a ottimizzare l’intero percorso dell’aria compressa, non solo il singolo componente. L’obiettivo è migliorare efficienza volumetrica, ridurre le perdite di carico e garantire una gestione più stabile della pressione di sovralimentazione.
Il turbocompressore è il punto di partenza del sistema: genera la pressione necessaria comprimendo l’aria, ma introduce anche calore e turbolenze. Intervenire solo sul turbo senza considerare il resto del circuito può limitare i risultati complessivi. Per questo motivo, l’elaborazione contestuale prevede un bilanciamento tra portata del turbo, capacità di raffreddamento dell’intercooler e geometria dei condotti.
L’intercooler svolge un ruolo chiave in questo equilibrio. Un’unità maggiorata o più efficiente consente di abbassare la temperatura dell’aria compressa, aumentando la densità dell’ossigeno disponibile in aspirazione. Anche la posizione e la lunghezza dei condotti influenzano il risultato: tubazioni troppo lunghe o con curvature eccessive aumentano il volume d’aria da pressurizzare e possono introdurre ritardi nella risposta del turbo.
I condotti di aspirazione e pressione devono essere progettati per ridurre al minimo le perdite di carico. L’utilizzo di tubazioni lisce, diametri adeguati e materiali resistenti alla pressione (come silicone rinforzato o alluminio) contribuisce a mantenere stabile il flusso d’aria. Anche i raccordi e i giunti hanno un ruolo importante, perché eventuali micro-perdite possono compromettere la pressione di sovralimentazione.
✅ Un altro aspetto fondamentale è la coerenza tra tutti i componenti. Un turbo maggiorato richiede un intercooler adeguato e condotti dimensionati correttamente; allo stesso modo, un intercooler troppo restrittivo può annullare i benefici di un turbocompressore più performante. L’elaborazione contestuale del sistema turbo–intercooler–condotti non si limita a potenziare un singolo elemento, ma punta a creare un flusso d’aria armonizzato, efficiente e stabile, capace di garantire prestazioni elevate, risposta pronta e maggiore affidabilità complessiva del motore.
Altri tipi di elaborazione

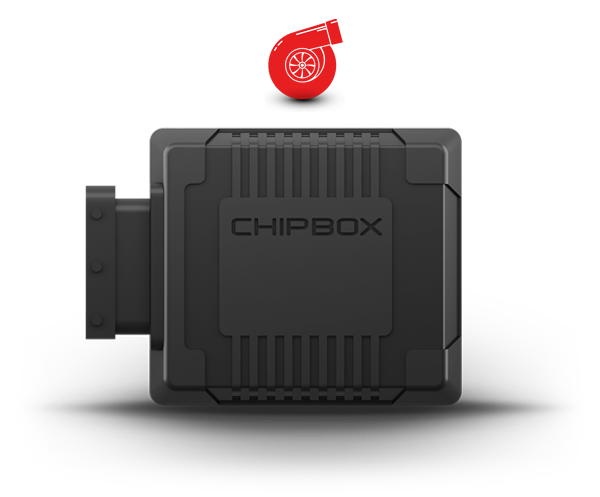

Le centraline aggiuntive rappresentano una delle soluzioni più diffuse per l’elaborazione elettronica dei motori turbocompressi, soprattutto quando si desidera incrementare le prestazioni senza intervenire direttamente sulla centralina originale del veicolo (ECU). Si tratta di dispositivi elettronici esterni che si collegano ai principali sensori del motore e modificano i segnali inviati alla centralina originale, influenzando così la gestione di parametri fondamentali come pressione del turbo, quantità di carburante e tempi di iniezione.
Il principio di funzionamento si basa sull’alterazione dei dati letti dalla ECU. Ad esempio, una centralina aggiuntiva può “elaborare” il segnale sensore della pressione del rail o il sensore di sovralimentazione, facendo leggere al sistema che i valori reali siano inferiori a quelli effettivi. In risposta, la centralina originale aumenta la pressione o la quantità di carburante iniettato, generando un incremento di potenza e coppia.
✅ Uno dei principali vantaggi di questo tipo di elaborazione è la semplicità di installazione. Le centraline aggiuntive non richiedono la riscrittura del software originale del veicolo e, in molti casi, possono essere rimosse facilmente riportando il motore alla configurazione di serie. Questo le rende una soluzione reversibile e meno invasiva rispetto alla rimappatura ECU
Le centraline aggiuntive , se non di elevata qualità tecnica , presentano anche alcuni limiti. Il controllo dei parametri non è preciso come quello di una rimappatura professionale, perché agiscono in modo indiretto sui segnali e non sulla logica interna della centralina. Questo può portare a una gestione meno raffinata della combustione, con possibili compromessi su consumi, emissioni e affidabilità nel lungo periodo.
La qualità del risultato dipende molto dal tipo di dispositivo utilizzato e dalla sua calibrazione. Centraline economiche o mal progettate possono causare valori incoerenti, stress meccanico eccessivo o funzionamento irregolare del motore. Le centraline aggiuntive rappresentano una forma di elaborazione elettronica semplice e rapida, in grado di offrire incrementi prestazionali immediati, ma con un livello di controllo e precisione inferiore rispetto alle soluzioni di mappatura diretta della ECU. E’ importante utilizzare solo centraline aggiuntive di alto livello.

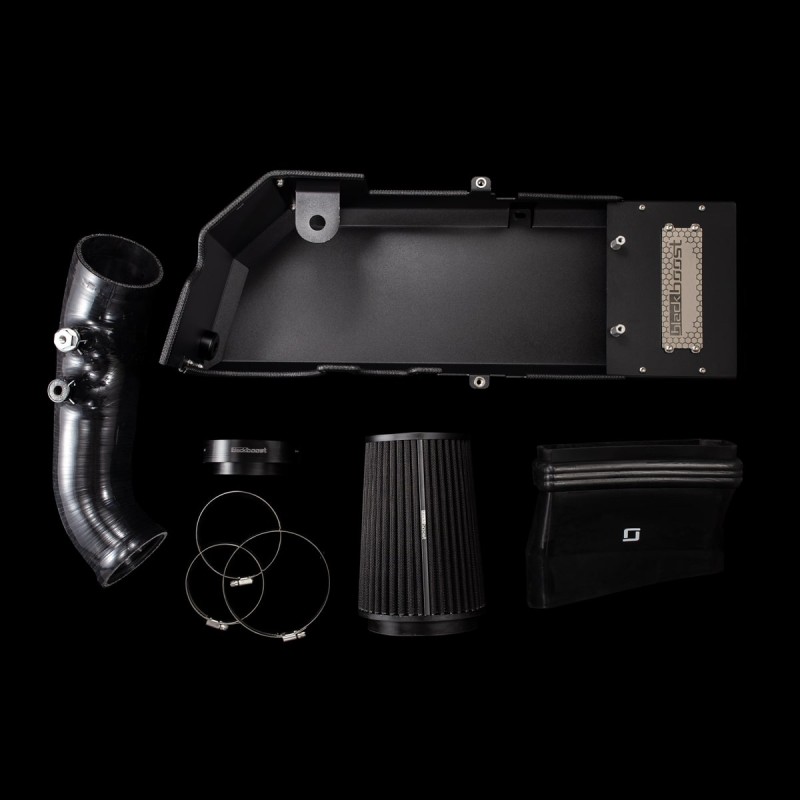

I kit di aspirazione diretta dell’aria
- ottimizzazione della sovralimentazione
I kit di aspirazione diretta dell’aria sono sistemi di modifica dell’impianto di aspirazione progettati per migliorare il flusso d’aria verso il motore, riducendo le restrizioni presenti nel sistema originale. L’obiettivo principale è aumentare la quantità e la velocità dell’aria che entra nel collettore di aspirazione, migliorando la risposta del motore e, in alcuni casi, le prestazioni complessive.
A differenza del filtro aria standard contenuto in un airbox chiuso, il kit di aspirazione diretta utilizza un filtro a flusso libero, solitamente in materiale sintetico o cotone oleato, posizionato in modo da aspirare aria più fresca e meno ostacolata. Questo tipo di configurazione riduce le perdite di carico e facilita il riempimento dei cilindri, soprattutto agli alti regimi.
Uno dei vantaggi principali è la maggiore prontezza del motore all’accelerazione. Migliorando la velocità di ingresso dell’aria, il motore può rispondere più rapidamente alle richieste del pedale acceleratore. In alcuni casi si ottiene anche un leggero incremento di potenza, soprattutto se il sistema originale era particolarmente restrittivo.
E’ anche importante considerare anche alcuni aspetti tecnici. L’aspirazione diretta può essere più esposta all’aria calda presente nel vano motore, riducendo la densità dell’aria aspirata e quindi parte dei benefici attesi. Per questo motivo, i sistemi più evoluti includono schermature termiche o prese d’aria dedicate per convogliare aria esterna più fredda.
✅ Un altro aspetto importante riguarda la manutenzione: i filtri ad alte prestazioni richiedono pulizia e oliatura periodica per mantenere la loro efficacia nel tempo. I kit di aspirazione diretta sono un intervento semplice ma efficace per migliorare il flusso d’aria, la reattività del motore e, in determinate condizioni, anche le prestazioni complessive. tra potenza e durata del componente.
